ДАТЧИК ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ ТРЕХФАЗНЫЙ

Для нужд электроэнергетики разработан интеллектуальный трехфазный датчик электрической мощности. Общий вид составляющих узлов датчика представлен на фото.

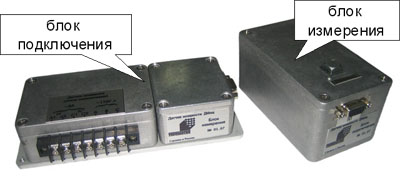

Интеллектуальный трехфазный датчик электрической мощности

Датчик мощности (датчик ДМощ) предназначен для измерения мощности в цепях трехфазного тока частоты 50 Гц с целью осциллографирования мощности в выбранном сечении первичной сети с использованием компьютерной системы контроля КСК-4 или с исползованием интеллектуальной системы КСК-5. Конструктивное исполнение датчика ДМощ реализовано в виде двух блоков – блока измерения и блока подключения, связанных между собой гальванически развязанным интерфейсом RS485. Возможно исполнение датчика ДМощ со связью блоков по радиоканалу

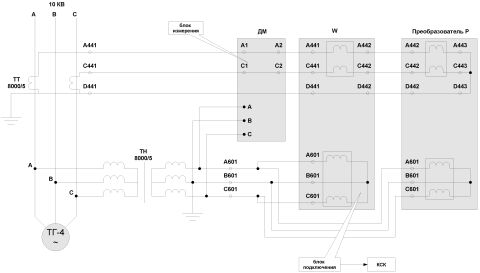

Схема подключения датчика ДМощ

Блок измерения выполнен на интегральном счетчике электроэнергии ADE7754, управление которым осуществляется микроконтроллером ADUC831. Микроконтроллер обеспечивает считывание результатов измерения из ADE7754 по последовательному интерфейсу RS485 в блок подключения. Блок измерения подключается по схеме двух ваттметров согласно рисунку и обеспечивает измерение полной мощности. Блок подключения принимает информацию из блока измерения, преобразует ее в токовый сигнал ± 5 mA и обеспечивает выдачу этого тока в заданный канал КСК.

Выбор номера канала для работы в составе КСК осуществляется при помощи кнопки, расположенной на крышке блока подключения. Перевод блока подключения в режим выбора номера канала производится нажатием и последующим удержанием кнопки в течение не менее 6 сек. В этом режиме индикатор блока подключения (светодиод) начинает мигать с частотой примерно 1 Гц, а выходной сигнал блока подключения переключается от – 5 mA до + 5mA. Это позволяет контролировать занимаемый канал непосредственно на дисплее компьютера. Этим самым для пользователя видно, в каком канале в данный момент находится датчик мощности. Смена номера канала в указанном режиме происходит при кратковременном нажатии кнопки. При каждом отдельном нажатии номер канала увеличивается на единицу. Если перед началом перевода датчика мощности у него был, например, номер “4”, а его нужно перевести в канал номер “5”, следует нажать на кнопку один раз. Если исходно номер канала был “5”, а нужно установить номер “4”, то кнопку следует нажать 31 раз. После установки нужного номера канала КСК для контроля мощности необходимо нажать и удерживать кнопку не менее 6 сек. После этого блок подключения переходит в рабочее состояние (режим измерения).

Для установки начала шкалы измерения мощности (нулевое значение) необходимо кратковременно нажать кнопку в рабочем состоянии блока подключения (в режиме измерения).

Масштаб измерения задается в КСК с использованием таблицы назначения
